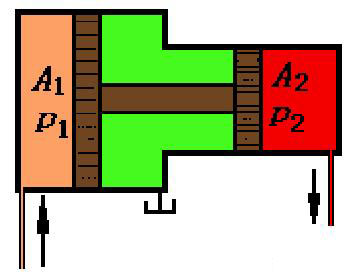

一、增压缸
增压缸也称增压器。它由有效面积为A1的大液压缸和有效作用面积为A2的小液压缸在机械上串联而成,大缸作为原动缸,输入压力为p1,小缸作为输出缸,输出压力为p2。
比值 A1/ A2称为增压比,由于A1/ A2>1, 压力p2被放大,从而起到增压的作用。

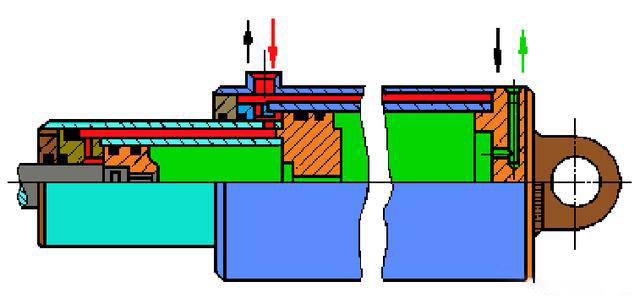

二、伸缩缸
它由两级或多级活塞缸套装而成。
前一级缸的活塞杆就是后一级缸的缸筒,当供油压力和流量不变时,伸缩缸逐级由大到小伸出,或由小到大回缩,即伸出时,出力逐级减小,速度逐级增大。 伸出时行程长,收缩后,液压缸径向尺寸小。
三、摆动缸
摆动式液压缸多为叶片式,输出转角小于360°,且随着叶片数的增加而减小,输出的转矩随着叶片数的增加而增大。
四、齿轮齿条缸
齿条活塞缸输出转角可大于360°。输出扭矩随活塞直径增大或输入压力提高而增大。

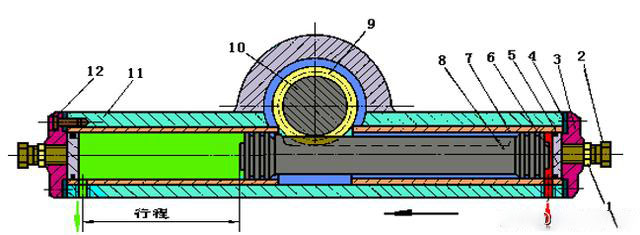

齿条活塞液压缸的结构图
1-紧固螺帽;2-调节螺钉; 3-端壁;4-垫圈;5-O形密封圈;6-挡圈; 7-缸套;8-齿条活塞;9-齿轮;10-传动轴;11-缸体;12-螺钉
